抄板技術難嗎？從單層板到雙層板再至多層板，層數越高抄板的難度就會加深。傳統的抄板是沒有軟件可言的，它往往只能使用卡尺邊測量邊畫，這種的老式方法不但速度慢，精度也偏差所以伴隨著時代的發展已經不推崇了；可利用軟件抄板就變的頗容易，雖然軟件不同，但原理大同小異，大抵是先針對線路板進行掃描或者拍照，再將圖片載入軟件中依葫蘆畫瓢，抄好后轉化為兼容格式即可。

而多層板的抄板卻麻煩很多，最常見的方法莫過于對頂層和底層進行抄板，并且保存好事先拆下來的照片以查備用。事先將多層板上的各類元器件拆下來并且對參數登記，并對元器件與絲網印刷層的編號逐一對應，保留原始資料后，再對裸PCB板照相或掃描，獲得的照片或掃描圖載入軟件，軟件不同，對照片格式要求不同，尺寸過大的照片文件會太大，影響抄板速度，所以過大的PCB板可以分成幾小塊進行抄板，然后拼合。上、下兩層完成后，就可以用砂紙打磨表面已完成的層，逐步露出內層，抄一層、再磨下一層，直到全部完成。

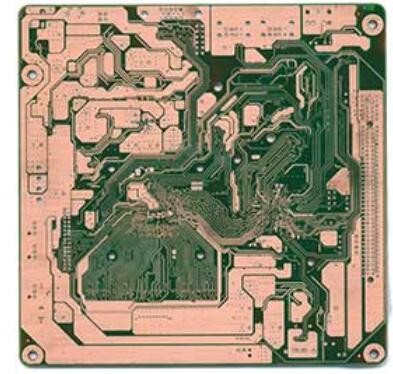

抄板技術難嗎？這個答案則是仁者見仁、智者見智。操作的時候需要事先把所有元器件拆解下來，并將PAD孔里面的錫去除掉，利用酒精清洗線路板，放入掃描儀里面，并使用水紗紙來打磨頂層和底層，注意打磨時動作輕微，并適當調整好畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將此圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。

抄板技術難嗎？介紹到這里，可能有朋友會追問那其他的層呢？其他的層則需要通過合理的轉換，適當?shù)淖鰟h除處理。最終調入合成一個圖就可以了。

通過上述步驟的操作，一塊和原板一樣的抄板便出現了，但是進行到這里不代表工作就結束了，后續的測試工作仍要進行。測試的目的莫過于判斷抄板的性能是否與原板一致，倘若結果是一樣的，那么便是真正完成了抄板的工作。

在這里，深圳市事誠電子科技有限公司友情提醒一下，整個抄板的途中，內層一定要細心打磨，特別是多層板容易出現對位不準的情況，所以細心是對員工要求頗高的職業素養。
